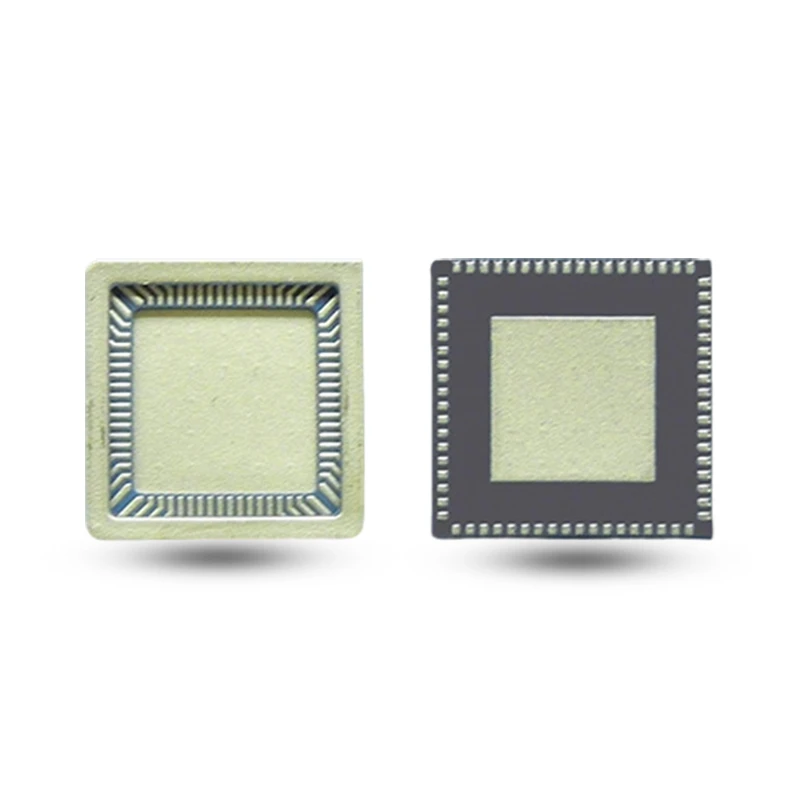

Seramik Dörtlü Düz-Kurşunsuz (CQFN)

Ultra-düşük endüktansa sahip kompakt, kurşunsuz tasarım, RF ve yüksek-frekans uygulamaları için idealdir.

Seramik dört-tarafı-pimsiz paket (CQFN), yarı iletken ambalajlamada minyatürleştirmenin ayırt edici özelliğidir. Geleneksel uzun pinlerin yerini alt ped aracılığıyla doğrudan bağlantıyla alır, sinyal iletimini optimize ederken kompakt ve hafif bir tasarım sağlar.
Seramik dört-taraflı pinsiz paket, sınırlı alana sahip hassas ekipmanlar için tasarlanmıştır ve yüksek-hızlı AD/DA dönüştürücüleri, DDS frekans sentezleyicilerini ve diğer bileşenleri destekler. Ayrıca yüzey akustik dalga cihazları, RF ve mikrodalga sistemleri gibi kritik modüllerde de uygulama alanı bulur. Ek olarak, Hall efektli cihazlar, minyatür optokuplörler ve yüksek düzeyde entegre ayrık üniteler için CQFN, güvenilir bir koruma taşıyıcısı görevi görür.

Mevcut malzemeler: alümina, alüminyum nitrür, düşük-sıcaklıkta sinterlenmiş seramikler, yüksek-sıcaklıkta sinterlenmiş seramikler, tungsten-manganez veya molibden-manganez-kalın film metalizasyonu.
Uygulamalar: Yarı İletken ve Elektronik, Tıbbi Cihazlar, Enerji ve Güç, Ekipman ve Makineler

Soruşturma göndermek

Ürün Açıklaması

Seramik dört-yan-pimsiz paket (CQFN), kompakt boyut ve yüksek performans için tasarlanmıştır. Pimsiz tasarımı, parazit parazitini etkili bir şekilde azaltarak RF ve mikrodalga uygulamaları gibi yüksek-frekanslı sinyal ortamlarında kararlı çalışmayı garanti eder ve bu da onu yüksek-hızlı devre paketleme için ideal bir seçim haline getirir. Yüksek-performanslı seramik malzemeden üretilen paket, hızlı ısı dağıtımı, yüksek-sıcaklık direnci ve harici neme ve korozyona etkili bir şekilde direnmek için üstün hava-geçirmez korumaya sahiptir ve dahili çekirdek bileşenlerin uzun-süreli kararlı şekilde çalışmasını sağlar. Ayrıca ürün PCB kartlarıyla mükemmel uyumluluk, kolay kurulum ve olağanüstü dayanıklılık sunar. Malzeme seçiminden yapısal tasarıma kadar çeşitli elektronik ambalajlama zorluklarını profesyonelce ele alan kapsamlı çözümler sunuyoruz.

Özellikler

Üstün yüksek-frekans empedans kontrol yeteneği
Düşük termal direnç yolu
Kurşunsuz{0}}yapı parazit rezonansını ortadan kaldırır
Hava-sızdırmaz paketlemeyle yüksek güvenilirlik
Mükemmel CTE eşleşmesi
Yüksek-yoğunluklu ara bağlantıları ve entegrasyonu destekler

Yüksek yalıtım performansı
Düşük direnç
Mükemmel korozyon direnci
Yüksek nem direnci
Düşük termal genleşme katsayısı

Ana Model Tablosu (mm)

CQFN ambalajı, üstün lehim gücü ve iletkenlik sağlamak için profesyonel kalın{0}}film metalizasyon özelliğine sahip, HTCC, LTCC, Alümina ve Alüminyum Nitrür gibi malzeme seçenekleri sunar.

Ürün Modeli	Seramik Gövde Boyutu	Kurşun Aralığı	Sızdırmazlık Alanı	Kalıp Ekleme Alanı	Toplam Kalınlık
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Seramik Uzmanlığı

Tessvida, temel sektörlere hizmet veren bir Toplam Kit Çözümleri (TKS) uzmanıdır: yarı iletken ve elektronik, tıbbi cihazlar, FPD/LED, makine, petrokimya, otomobil ve Ulaşım, enerji ve güç ile gıda ve tarım. Olgun bir tedarik zinciri ve gelişmiş süreçler (izostatik presleme, jel döküm, kuru presleme) ile malzeme hazırlama, kalıplama, sinterlemeden hassas işleme ve-sonraki işlemlere kadar uçtan-uca-yetenekler sunuyoruz.

Yüksek saflıkta{0}}seramiklerdeki derin uzmanlığın ve güçlü kaynak entegrasyonunun desteklediği esnek özel hizmetlerimiz, malzeme seçiminden bitmiş ürün teslimatına kadar müşteri ihtiyaçlarını tam olarak karşılar.
